Bauplan für Bücherregal No.1 aus Rohren


Bücherregal Wandregal aus Stahlrohr - Bauplan mit Stückliste und Anleitung

Ein stylisches Bücherregal im Industrial Style zum selber bauen. Die Bücher stehen auf den Rohren, lehnen hinten an der Wand und seitlich aneinander bzw. an den senkrechten Rohren. Ein echter Eyecatcher und praktisch oben drein.



Stabile Wasserrohre aus Industrie und Hausinstallation tragen auch schwere Schinken, Monumentalwerke und Lexika.



Keine Grenzen sind der Kreativität gesetzt. Das Regal lässt sich fast beliebig in alle Richtungen fortentwickeln. Ein schmales Bücherregal für die Nische sind mit diesem Prinzip genauso möglich, wie eine ganze Bücherwand im Industrial Style.



In den Abmessungen kommt Wandregal aus diesem Bauplan auf circa 117 x 115 cm (BxH), mit den Rohrlängen aus der Stückliste.



Mit dem aufgeführten 120 mm Rohr wird ein Wandabstand von circa. 15 cm zur Rohrmitte der waagrechten Rohre erreicht. Bitte vorher die Bücher kurz ausmessen und dieses Rohr, z. B. für Taschenbücher, kürzer wählen.




Stückliste zum Bauplan Bücherregal aus Rohren No.1

Temperguss Fittings 1/2"

Anzahl Fitting Nr. Bezeichnung und Link
6x 90 Winkel 90°, I/I, 1/2"
1x 223 T-Verteiler, I/I/I/I, 1/2"
3x 324 Wandflansch, 1/2"
1x 746 Kugelkopf, 3/4"



Rohre mit Gewinde

Anzahl Länge (mm) Bezeichnung und Link
3x 120 mm Stahlrohr 1/2"
2x 250 mm Stahlrohr 1/2"
2x 350 mm Stahlrohr 1/2"
1x 400 mm Stahlrohr 1/2"
1x 700 mm Stahlrohr 1/2"
1x 1100 mm Stahlrohr 1/2"


Bauteile Bücherregal No.1 bestellen

  • Lieferumfang: Bauteile aus obiger Stückliste
  • inkl. Befestigungsmaterial
  • Material: Temperguss / Stahl (roh)
  • Farbton: Anthrazit/Stahlgrau
  • Materialoberfläche: sandgestrahlt, passend zu Fittings
gem. Bauplan. Material: Temperguss / Stahl (roh, sandgestrahlt), Farbe: Anthrazit/Stahlgrau

96,24 €

  • 6 kg
  • lieferbar
  • Lieferzeit: 2-5 Werktage1

...oder anpassen

Passt soweit, aber es sollen andere Abmessungen sein oder Änderungen im Aufbau?

Kein Problem. Gerne machen wir ein Angebot für die benötigten Bauteile. Schreiben Sie uns einfach:

Änderung anfragen (Mail)



Zeichnung und Anleitung zum Bücherregal No.1

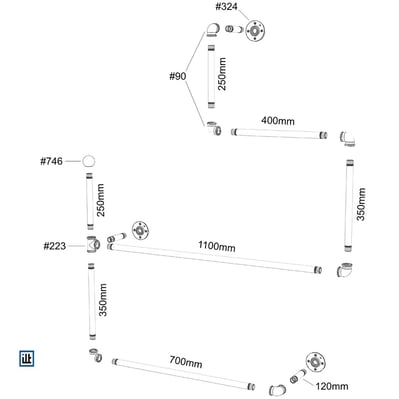

Explosionszeichnung zum Bücherregal No.1 aus Rohren Wandregal

Step-by-Step Bauanleitung Bücherregal No.1

  1. Das grundsätzliche Vorgehen: Zunächst wird die "S"-Form zusammengeschraubt, dann nochmal im Ganzen ausgerichtet und zum Schluss werden die kurzen Rohrstücke zur Wand und die Wandflansche eingeschraubt.
  2. Nacheinander werden die Rohre in die Winkel geschraubt, beginnend mit dem oberen 250 mm Rohr (mit aufgeschraubtem oberen Winkel). Dabei immer das nächste Rohr verwenden, um mit Hebelkraft die Rohre noch weiter in den Fitting zu schrauben. Das ist gut für die Stabilität des Regals. Die Rohre sollten richtig ausgerichtet sein, ohne an diesem Zeitpunkt zu genau zu sein.
  3. Gleiches mit dem T-Verteiler am 1100 mm Rohr. Das 250 mm Rohrstück nach oben mit der Kugel kann auch erst nach der Wandmontage eingeschraubt werden.
  4. Nachdem das 700 mm Rohr mit dem Winkel eingeschraubt wurde, kurz das 120 mm Rohrstück einschrauben und den Winkel noch etwas fester anziehen.
  5. Jetzt das Regal flach auf den Boden legen, Fitting-Abgänge nach oben, und so ausrichten, dass alle Fittingwulste auf dem Boden aufliegen. Je fester die Rohre vorher eingeschraubt wurde, desto besser ist das jetzt. Dabei natürlich darauf achten, dass der Boden keine Druckstellen bekommt.
  6. Die 120 mm Rohre ein- und die Wandflansche aufschrauben. Auf gleiche Höhen achten und auf Zugänglichkeit der Schraublöcher.
  7. Zur Wandmontage das Regal zunächst nur an einem Dübelloch am oberen Flansch befestigen. Das Gestell mit einer Wasserwaage vorsichtig ausrichten und die anderen Dübellöcher anzeichnen. Wieder abmontieren, die restlichen Löcher bohren und das Bücherregal montieren.

ilTubo's Tipps

  • Beim Erweitern des Regals bei der Fitting-Auswahl darauf achten, dass diese aus den Nummern 90, 130, 180, 221, 223 und 224 stammen. So passen Längen und Abstände für den Bau des Regals zueinander.
  • Mit Rohrhaken können noch besondere Akzente gesetzt werden, z. B. mit einer Blumenampel.
  • Kein Bücher-, sondern ein DVD-Regal bauen? Dann die 120 mm Rohre durch 80 mm Rohrlänge ersetzen. So wird der Wandabstand um 4 cm geringer.
  • Durch die verteilten Befestigungspunkte und die relativ großen Auflagefläche der Flansche können Bücherregale dieser Bauart auch bedenkenlos an Wänden aus Gipskarton montiert werden. Bitte dann auf geeignete Dübel achten, etwas unsere Universaldübel von Fischer mit den passenden Vollgewinde-Schrauben.
  • Reinigen lässt sich das Regal einfach mit einem fusselfreien Lappen. Ein besonderer Schutz ist in Innenräumen in der Regel nicht erforderlich, könnte aber z. B. mit Leinöl-Firnis oder einem Antikwachs einfach und natürlich erfolgen.

Ergänzend zum Bauplan: Technische Informationen und viel Wissenswertes rund um DIY Rohrmöbel-Projekte gibt es in den DIY-Tipps unter https://www.iltubo.de/rohrmoebel-diy-tipps/.
