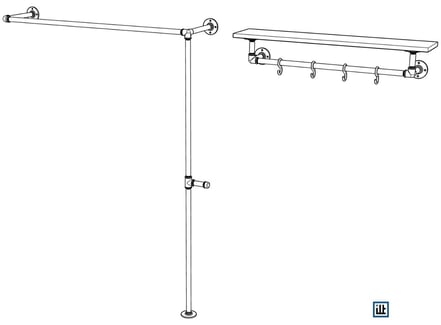

Bauplan für Rohr-Garderobe No.3
mit Kleiderstange und Wandregal
Jede Menge Stauraum für Jacken auf Bügeln, Taschen und Accessoires bietet die Garderoben-Kombi aus diesem Bauplan. Gebaut wird sie aus stabilen und langlebigen Stahlrohren und Temperguss Fittings. Das Wandregal bietet zusätzlichen Ablageplatz und ist, niedriger montiert, auch eine klasse Kindergarderobe.
Die Tiefe der Kleiderstange ist ausgelegt für Kleiderbügel. Die Rohrhaken am Wandregal sind, einmal montiert, unverlierbar und praktisch, da sie im Gegensatz zu normalen S-Haken mit einer Hand benutzt werden können, ohne runter zu fallen.
Abmessungen (Breiten und Höhen inkl. Flanschaußenkanten):
- Kleiderstange circa 133 x 171 x 29 cm (BxHxT)
- Wandregal ca. 93 x 17 x 16 (BxHxT, ohne Brett)
Stückliste zur Rohr-Garderobe No.3 mit Kleiderstange und Wandregal
Temperguss Fittings 1/2" für das Wandregal
| Anzahl | Fitting Nr. | Bezeichnung und Link |
|---|---|---|
| 2x | 221 | Winkelverteiler 90°, I/I/I, 1/2" |
| 4x | 324 | Wandflansch, 1/2" |
| 4x | Rohrhaken, 1/2" | |
| 8x | Zierschraube mit Dübel | |
| 8x | Universalschraube 5x20, Senkkopf A2 |
Rohre mit Gewinde für das Wandregal
| Anzahl | Länge (mm) | Bezeichnung und Link |
|---|---|---|
| 2x | 100 mm | Stahlrohr 1/2" |
| 2x | 120 mm | Stahlrohr 1/2" |
| 1x | 800 mm | Stahlrohr 1/2" |
Temperguss Fittings 1/2" für die Kleiderstange
| Anzahl | Fitting Nr. | Bezeichnung und Link |
|---|---|---|
| 1x | 90 | Winkel 90°, I/I, 1/2" |
| 1x | 130 | T-Stück 90°, I/I/I, 1/2" |
| 1x | 221 | Winkelverteiler 90°, I/I/I, 1/2" |
| 1x | 301 | Kappe rund, 1/2" |
| 1x | 321o | Bodenflansch, 1/2" |
| 2x | 324 | Wandflansch, 1/2" |
| 8x | Zierschraube mit Dübel |
Rohre mit Gewinde für die Kleiderstange
| Anzahl | Länge (mm) | Bezeichnung und Link |
|---|---|---|
| 1x | 100 mm | Stahlrohr 1/2" |
| 2x | 250 mm | Stahlrohr 1/2" |
| 2x | 800 mm | Stahlrohr 1/2" |
| 1x | 1200 mm | Stahlrohr 1/2" |
Bauteile Kleiderständer G3 bestellen
- Lieferumfang: Bauteile aus obiger Stückliste
- Material: Temperguss / Stahl (roh)
- Farbton: Anthrazit/Stahlgrau
- Materialoberfläche: sandgestrahlt, passend zu Fittings
78,43 €
inkl. MwSt, zzgl. Versandkosten
- 5 kg
- lieferbar
- Lieferzeit: 2-4 Werktage1
Bauteile Wandregal G3 bestellen
- Lieferumfang: Bauteile aus obiger Stückliste, inkl. 4 Rohrhaken
- Fittings/Rohre für Rohrgestell; ohne Regalböden
- Material: Temperguss / Stahl (roh)
- Farbton: Anthrazit/Stahlgrau
- Materialoberfläche: sandgestrahlt, passend zu Fittings
Weitere Rohrhaken aus Temperguss können dazu bestellt werden.
70,84 €
inkl. MwSt, zzgl. Versandkosten
- 3,5 kg
- lieferbar
- Lieferzeit: 2-4 Werktage1
...oder anpassen
Passt soweit, aber es sollen andere Abmessungen sein oder Änderungen im Aufbau?
Kein Problem. Gerne machen wir ein Angebot für die benötigten Bauteile. Schreiben Sie uns einfach:

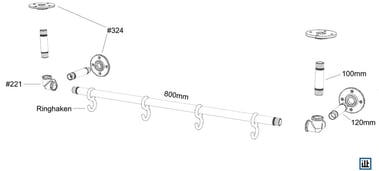

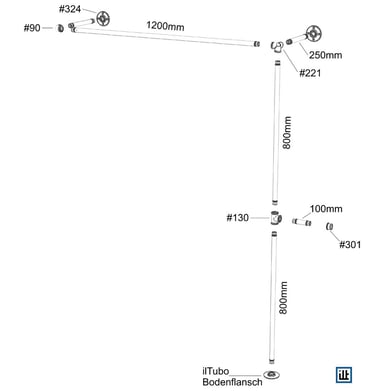

Explosionszeichnung und Bauanleitung zur Rohr-Garderobe No.3
Step-by-Step Bauanleitung Rohrmöbel-Garderobe
- Beginnen wir mit dem Wandregal, das wirklich schnell gebaut ist. Im ersten Schritt je einen Winkelverteiler an die Enden eines 800 mm Rohrs schrauben. Gleich grob ausrichten, dass die Abgänge in die gleichen Richtungen schauen.
- Dann die 100 mm Rohre in die nach oben zeigenden Abgänge und die 120 mm Rohre in die nach hinten zeigenden Abgänge schrauben. Jetzt diese "Verlängerungen" nutzen, um die Winkelverteiler mit Hebelkraft noch etwas fester aufschrauben und ausrichten.
- Jetzt noch die Flansche auf die freien Rohrenden schrauben (kräftig handfest). Mit Hilfe eines Zollstocks so ausrichten, dass nach hinten und nach oben gleiche Abstände gegeben sind.
- Vor der Montage des Bretts die Wandgarderobe an der Wand verdübeln.
- Für die Kleiderstange zunächst die beiden 800 mm Rohre mit einem T-Stück verbinden. Je kräftiger diese verschraubt werden, desto höher ist später die Stabilität durch die konischen Rohrgewinde. Auch gleich den Bodenflansch montieren.
- An das 1200 mm Rohr je einen Winkel und einen Winkelverteiler schrauben. Beide grob ausrichten.
- Die 250 mm Rohre in die zur Wand gehenden Abgänge von Winkel und Winkelverteiler schrauben. Diese Rohre wieder als Hebel nutzen, um die Fittings noch etwas kräftiger zu verschrauben.
- Gleich die Wandflansche aufschrauben. Wenn dabei das Rohr noch etwas mit dreht, dann ist das ein gewünschter Effekt. Wieder so ausrichten, dass die Wandabstände gleich sind.
- Nun die Senkrechte aus Schritt 6 kräftig handfest in den noch freien Abgang des Winkelverteilers schrauben und das übrige kurze Rohr mit Kappe in den freien Abgang des T-Stücks in der Senkrechten schrauben.
- Letzter Schritt: Aufrichten, Dübellöcher bohren und die Kleiderstange an der Wand montieren.
ilTubo's Tipps
- Soll das Wandregal ebenfalls für Kleiderbügel gebaut werden, dann einfach die beiden 120 mm Rohre gegen 250 mm Rohre ersetzen. Das Regalbrett sollte dann am besten circa 35 cm tief sein.
- Soll die Kleiderstange seitlich an der abgehenden Wand befestigt werden, dann einfach einen Winkel Nr. 90 und ein 250 mm Rohr weniger bestellen. So passt sich die Kleiderstange dann perfekt ins Eck ein.
- Mit der obigen Stückliste kann die Kleiderstange auch so gebaut werde, dass die Senkrechte auf der linken Seite ist.
- Zur Befestigung des Wandregals an Gipskarton-Wänden bitte anstelle der Zierschrauben die Universalschrauben 5x60 mit Vollgewinde mit passenden hochwertigen Gipskarton-Dübeln verwenden (z. B. Tox Spagat plus oder Acrobat bzw. Fischer DuoTec oder HM).
- Harte oder empfindliche Böden schützt ein selbstklebendes Flanschpad unter dem Bodenflansch.
- Für Garderoben empfehlen wir einen Schutz der Rohre, da diese auch mit Feuchtigkeit in Berührung kommen. Nach dem Entfetten mit einem nicht-korrosiven Reiniger eignet sich dazu ein Leinöl-Firnis oder ein auftrocknendes Wachs.
