DIY Bauplan: Kleiderständer No.1 aus Rohren


DIY Bauplan Kleiderständer aus Rohren

Ein einfach aufgebauter Kleiderständer, freistehend, der mit zwei Aufhängern für herausgesuchte Kleidung und Taschen noch praktischer wird. Er bietet viel Platz für hängende Kleidung und lässt sich durch Variation der Rohrlängen einfach an Deine Raumsituation anpassen.



Das abgebildete Modell mit der untenstehenden Stückliste hat die Abmessungen von circa 131 x 157 x 53 cm (BxHxT).



Wichtig bei diesem Modell: Alles richtig fest zusammenschrauben.

Tipp: Der lichte Platz zwischen den beiden senkrechten Stangen ist circa 1 cm mehr als das Maß des verwendeten waagrechten Rohres. Beispiel: Bei einem 800 mm Rohr passt also eine 80 cm breite schwedische Garderobe dazwischen, bei einem 1000 mm Rohr hat man entsprechend 101 cm lichten Platz.


Stückliste für den Industrial Kleiderständer No.1 und Explosionszeichnung

Temperguss Fittings

Anzahl Fitting Nr. Bezeichnung und Link
6x 90 Winkel 90°, 3/4"
4x 130 T-Stück 90°, I/I/I, 3/4"
2x 301 Kappe rund, 3/4"

Stahlrohre mit Gewinde

Anzahl Länge (mm) Bezeichnung und Link
4x 200 mm Stahlrohr 3/4"
2x 400 mm Stahlrohr 3/4"
3x 1000 mm Stahlrohr 3/4"

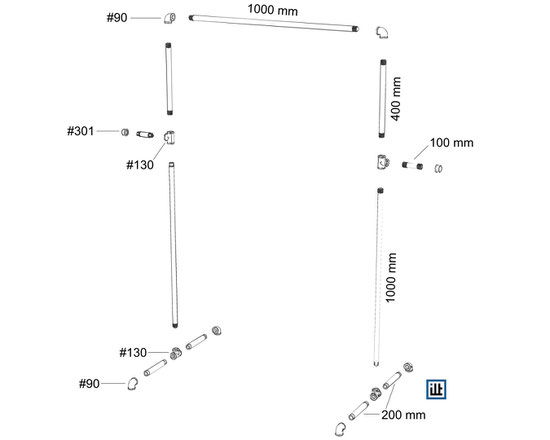

Bauanleitung Rohrmöbel, Kleiderständer No.1, Explosionszeichnung

Step-by-Step Bauanleitung

  1. Der beste Start ist die obere Querstange. Dort zwei der Winkel handfest aufschrauben (Profis achten darauf, dass das Logo auf den Fittings in die gleiche Richtung zeigt) und dann die beiden 400 mm Rohre einschrauben. Mit Hilfe des nun entstehenden Hebels lässt sich das Ganze noch zwei, drei Umdrehungen kräftiger zusammenschrauben und ausrichten.

  2. Die beiden seitlichen Haken aus je einem T-Stück, einem 100 mm Rohr und einer runden Kappe zusammenschrauben. Dann die beiden T-Stücke an die 400 mm Rohre schrauben (aufs Logo achten ;-). Dabei die Konstruktion an den Winkeln oben anfassen und wieder die Hebelkraft nutzen, um das kräftig zusammen zu schrauben und auszurichten.

  3. Nun die  Füße zusammenbauen, ausgehend jeweils vom T-Stück in der Mitte. Die beiden Rohre ins T-Stück, die Winkel auf die Rohre und gleich ausrichten.

  4. Jetzt fehlen noch die beiden langen senkrechten Stangen. Mit diesen das Oberteil aus den ersten beiden Schritten mit den gerade zusammengebauten Füßen verbinden. Dazu am besten die Querstage mit dem Fuß am Boden wie ein U fixieren. Dann die beiden langen Rohre einschrauben.

  5. Jetzt die beiden Füße ansetzen und mit Kraft festschrauben. Dabei die T-Stücke mit dem Haken gut festhalten, damit diese in Position bleiben. Das klappt auch alleine, zu zweit geht es aber besser.

ilTubo's Tipps und Variationsmöglichkeiten

  • Die Fittings und Rohre kommen mit einem temporären Rostschutz. Deshalb zur Montage unbedingt Handschuhe tragen. Nach dem Zusammenbau das Ganze mit einem fusselfreien Lappen kräftig abwischen. Noch sauberer wird es mit einem nicht-korrosiven Reiniger, z. B. Aceton, Spiritus 99% oder unsere Metallreiniger.

  • Der Kleiderständer lässt sich in Breite und Höhe beliebig verändern. Einfach kürzere oder längere Rohre verwenden.

  • Wenn keine Haken gewünscht sind, können die senkrechten Rohre einfach mit Muffen Nr. 270 gestückelt werden - oder direkt ein durchgängiges Rohr bis 1600 mm.
  • Um Böden zu  schützen empfiehlt es sich, in die vier Winkel die passenden Kunststoff-Gleiter zu drücken und bei harten Böden darauf Filzgleiter zu kleben.

  • Die aufgeschraubten Kappen lassen sich nutzen, um Bodenunebenheiten auszugleichen. Wenn ein größerer Verstellbereich erforderlich ist, dann die 30 mm kurzen Rohre austauschen gegen Rohrnippel Nr. 531. Dadurch erreicht man einen Verstellbereich bis zu 15 mm.

  • Tauscht man einen oder beide der oberen Winkel gegen T-Stücke, dann lassen sich oben weitere Haken schaffen, um z. B. Taschen, Schals oder Mützen aufzuhängen.

Technische Informationen und viel Wissenswertes rund um DIY Rohrmöbel-Projekte gibt es unter: www.iltubo.de/projektinfos/
