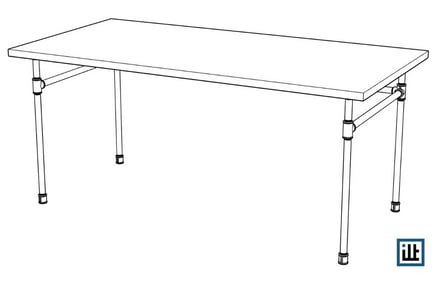

Bauplan Schreibtisch aus Rohren, Tischgestell No.2
Perfekt als Schreibtisch eignet sich dieses einfach zu bauende Tischgestell aus Temperguss Fittings und Rohren - mit großer Knie- und Beinfreiheit. Auch ein Rollcontainer findet gut Platz.
Das Tischgestell hat mit den unten aufgeführten Rohrlängen Abmessungen von circa 1540 x 740 mm in Breite und Tiefe, eignet sich also für Standard-Schreibtischplatten von 160 x 80 cm. Die Höhe liegt ohne Tischplatte bei circa 730 mm.
Da Ansprüche an Größe und eine ergonomische Sitzhöhe sehr unterschiedlich sind, können die Maße durch Änderung der jeweiligen Rohrlängen angepasst werden. Einfach die Differenz der Rohrlängen eins zu eins auf die obigen Maße aufschlagen oder abziehen.

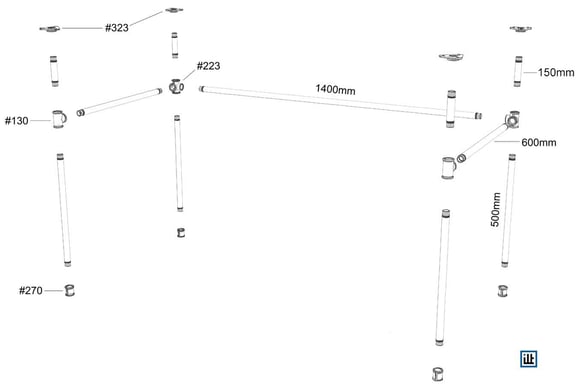

Stückliste zum Schreibtisch aus Rohren mit Explosionszeichnung
Temperguss Fittings (schwarzer Temperguss)
| Anzahl | Fitting Nr. | Bezeichnung und Link |
|---|---|---|
| 2x | 130 | T-Stück I/I/I, 3/4" |
| 2x | 223 | T-Verteiler I/I/I/I, 3/4" |
| 4x | 270 | Muffe I/I, 3/4" |
| 4x | 323 | Dreieck-Flansch, 3/4" |
| 4x | Kunststoff-Gleiter für 3/4" | |
| 12x | Universalschrauben 5x20, A2, Senkkopf |
Rohre mit Gewinde
| Anzahl | Länge (mm) | Bezeichnung und Link |
|---|---|---|
| 4x | 150 mm | Stahlrohr 3/4" |
| 4x | 500 mm | Stahlrohr 3/4" |
| 2x | 600 mm | Stahlrohr 3/4" |
| 1x | 1400 mm | Stahlrohr 3/4" |
Step-by-Step Bauanleitung
- Zuerst ist die horizontale Ebene dran. Dazu die beiden T-Verteiler auf das lange Rohr schrauben. Ein kurzes Rohrstück in den Abgang nach oben schrauben und mit Hebelkraft die beiden T-Verteiler ausrichten und dabei möglichst fest aufschrauben. Das ist für die spätere Stabilität wichtig. Tipp: Aus optischen Gründen die Abgänge ohne Wulste nach innen zeigen lassen.
- In die Abgänge nach vorne die beiden 600 mm Rohre einschrauben. Vorne das T-Stück aufschrauben und dieses nutzen, um die Rohre so fest wie möglich einzuschrauben. Der Trick mit dem kurzen Rohr und der Hebelkraft hilft auch hier. Nachmessen, dass auf beiden Seiten die gleiche Gesamtlänge erreicht wird, ggf. nachjustieren (am besten in Einschraubrichtung).
- Falls nicht bereits drin, die vier kurzen Rohre in die T-Stücke nach oben einschrauben. Die Flansche aufschrauben (Spitze des Dreieckflansches in Richtung Ecke der Tischplatte zeigen lassen). Nachmessen, dass die Flansche auf gleicher Höhe sind.
- Jetzt das fast fertige Tischgestell auf die Flansche stellen. Die vier 500 mm Rohre und die Muffen aufschrauben. Wieder mit Kraft und Augenmerk auf die Gesamthöhe.
- Um die Böden zu schonen, zum Schluss noch die Kunststoff-Gleiter mit Gefühl und etwas Kraft (oder vorsichtigen Schlägen mit einem Schonhammer) in die Muffen eindrücken.
- Jetzt ist das Gestell fertig und die Tischplatte kann ausgerichtet und mit den Flanschen von unten verschraubt werden.
ilTubo's Tipps
- Statt der Muffen lassen sich natürlich auch Bodenflansche (mit Flanschpad) oder Reduktionsmuffen als Fuß nutzen.
- Platz für den Notebook-Rucksack schaffen? Einfach beim Zusammenbau einen Rohrhaken an eine der Querstreben aufziehen und schon hat er seinen festen Platz in der Ordnung.
- Das Prinzip dieses Tischgestells ist variabel. Einen Druckertisch in gleicher Optik neben den Schreibtisch stellen? Kein Problem: Einfach die Rohrlängen anpassen. Und auf den beiden seitlichen Streben noch mit Rohrschellen ein Regalbrett als zusätzliche Ablage montieren.
- Die Holzplatte hat, neben der Funktion als Schreibtisch, eine wichtige konstruktive Aufgabe: Generell werden Rohr-Tischgestelle durch die Arbeitsplatte stabil. Daher nicht erschrecken, wenn das Gestell bei Zusammenbau zunächst etwas wackelig daher kommt. Einfach an den T-Stücken und T-Verteilern noch etwas kräftiger zusammenschrauben (Hebelkraft nutzen) und dann die Tischplatte verschrauben.
- Manchmal sind Böden nicht so eben, wie man sich das wünscht und der Tisch wackelt. Statt provisorischer Unterlagen kann dann auch einfach ein ilTubo-Möbelfuß verwendet werden. Damit können Unebenheiten gut ausgeglichen werden. Das Gestell wird dann 22 bis 40 mm höher.
Technische Informationen und viel Wissenswertes rund um DIY Rohrmöbel-Projekte gibt es unter: www.iltubo.de/projektinfos/
