Wandmontiertes Schuhregal Industrial aus Rohren

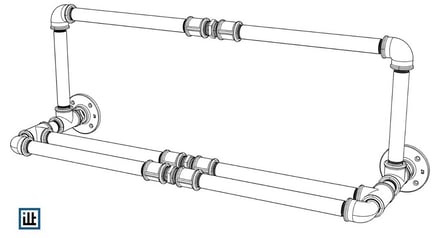

Bauplan für Industrial Schuhregal aus Rohren

Nicht nur Ledersohlen, die gut trocknen können, ist dieses ungewöhnliche Schuhregal ideal. Aufbewahrt werden die Schuhe schräg stehend. Das ist nicht nur praktisch und benötigt weniger Raumtiefe, sondern bringt besondere Schuhe auch besonders zur Geltung.



Durch die Kombination mehrerer dieser Regale lässt sich die Schuhvielfalt im Flur leicht erweitern. Ob symmetrisch angebracht oder versetzt, eine tolle Optik ist garantiert.



Mit den unten genannten Längen wird dieses schicke Industrial Schuhregal aus Rohren circa 79 cm (Außenkanten Wandflansche) bzw. circa 65 cm (verfügbare Schuhauflage). Tief ist es circa 23 cm, in der Höhe kommt es auf ca. 29,5 cm.




Stückliste zum wandmontierten Schuhregal

Rohre mit Gewinde

Anzahl Länge (mm) Bezeichnung und Link
2x 60 mm Stahlrohr 1/2"
2x 200 mm Stahlrohr 1/2"
6x 300 mm Stahlrohr 1/2"




Bauteile Schuhregal No.3 bestellen

Bauteile Schuhregal No.3 bestellen

  • Lieferumfang: Bauteile aus obiger Stückliste
  • inkl. Befestigungsmaterial
  • Material: Temperguss / Stahl (roh)
  • Farbton: Anthrazit/Stahlgrau
  • Materialoberfläche: sandgestrahlt, passend zu Fittings
gem. Bauplan. Material: Temperguss / Stahl (roh, sandgestrahlt), Farbe: Anthrazit/Stahlgrau

64,25 €

inkl. MwSt, zzgl. Versandkosten

Versandkostenfrei in folgende Länder: Mehr anzeigen Weniger anzeigen

  • 4,5 kg
  • lieferbar
  • Lieferzeit: 2-4 Werktage1

...oder anpassen

Passt soweit, aber es sollen andere Abmessungen sein oder Änderungen im Aufbau?

Kein Problem. Gerne machen wir ein Angebot für die benötigten Bauteile. Schreiben Sie uns einfach:

Änderung anfragen (Mail)


Zeichnung und Bauanleitung zum Schuhregal No.3 aus Rohren

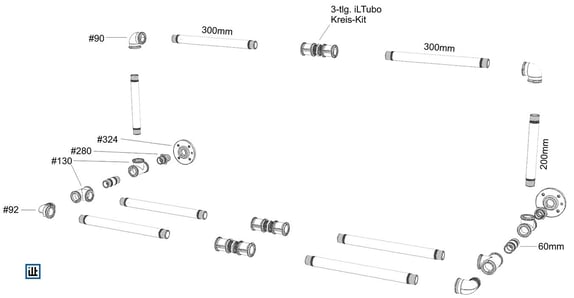

Explosionszeichnung zum Bauplan für ein DIY Industrial Schuhregal aus Rohren

Step-by-Step Bauanleitung

  1. Grundprinzip beim Aufbau solcher Rohrkonstruktionen mit mehreren geschlossenen Kreisen ist es, in Baugruppen zu denken, die zum Schluss zusammengefügt werden. Hier ist dies das rechte und das linke Teil, die dann zuletzt über die Kreis-Kits miteinander verbunden werden. Wichtig: Den zusammengeschraubten Part des Kreis-Kits zunächst nicht auseinander bauen (diese Gewinde laufen anders herum)!
  2. Ausgehend von den Wandflanschen werden die beiden Seitenteile aufgebaut. Zunächst in die beiden Flansche je einen Doppelnippel Nr. 280 einschrauben. Darauf dann ein T-Stück. Dieses gleich richtig handfest anziehen. Trick: Mit dem nach oben gehenden Rohr kann man die drei Bauteile durch die Hebelkraft noch ein, zwei Umdrehungen fester schrauben.
  3. Je ein 60 mm Rohr nach vorne einschrauben, gefolgt von je einem T-Stück. Am hinteren T-Stück festhalten und das vordere T-Stück kräftig aufschrauben (der Trick aus 2. hilft auch hier). Das T-Stück gleich nach innen ausrichten und prüfen, dass beide Seite auf gleiche Länge kommen. Nun noch die beiden Winkel mit Außengewinde in die T-Stücke schrauben und ausrichten.
  4. Falls noch nicht geschehen, die beiden nach oben gehenden 200 mm Rohre ins T-Stück schrauben und auf beiden Seiten gleich die Winkel drauf. Diese auf gleiche Höhe zueinander ausrichten. Dabei wieder kräftig handfest verschrauben.
  5. Die beiden Seitenteile sind jetzt fertig und können zusammengefügt werden, wenn die sechs 300 mm Rohre eingeschraubt sind.
  6. Dazu auf eine Seite die einzelnen Muffen (mit dem durchgehenden seitlichen Steg) auf die Rohre schrauben. Das doppelte Teil des Kreis-Kits (mit dem unterbrochenen seitlichen Steg auf der Muffe) kommt auf die Rohre an der anderen Seite. Die Doppelnippel mit Sechskant fast (!) ganz herausdrehen. Er sollte noch circa einen Gewindegang eingeschraubt bleiben.
  7. Jetzt werden die beiden Seiten zusammengefügt. Die gerade fast ganz herausgeschraubten drei Doppelnippel mit Sechskant an der gegenüberliegenden Muffe ansetzen und jeweils mit einer Umdrehung in die Muffe schrauben (noch nicht mehr, sonst Gefahr des Verkantens). Das nacheinander an den drei Verbindungsstellen machen und schrittweise die drei Verbindungen nacheinander immer ein, zwei Umdrehungen weiter zusammenschrauben. Die Gewinde des speziellen Doppelnippels im Kreis-Kit (und auch die jeweiligen Innengewinde der Muffen) sind gegenläufig, wodurch sich die beiden Seitenteile zusammenziehen. Hört sich komplizierter an, als es ist.
  8. Noch kurz kontrollieren, ob die Schraublöcher der Flansche zugänglich sind und das Regal verdübeln bzw. festschrauben.

ilTubo's Tipps

  • Alternativ zu den ilTubo Kreis-Kits können Verschraubungen Nr. 330 verwendet werden. Diese sind etwas einfacher in der Anwendung, dafür optisch auffälliger.
  • Da Schuhsohlen nass sein können, muss das Rohrgestell lackiert werden. Nach dem gründlichen Entfetten mit einem nicht-korrosiven Metallreiniger empfehlen wir hierzu einen Klarlack oder unseren Antik-Lack. Bei diesen entspricht der Farbton "Dunkelgrau/Anthrazit" der ursprünglichen Materialfarbe und -anmutung.
  • Natürlich kann dieses Schuhregal auch in 3/4" gebaut werden. Dann wird es circa 3 cm tiefer und breiter.
  • Die Abmessungen eignen sich für Erwachsenenschuhe. Für Kinderschuhe sollten die 200 mm Rohre gekürzt werden. Ändern später die Schuhgrößen, kann das Modell relativ einfach durch Tausch lediglich dieser beiden Rohre immer weiter genutzt werden.
  • Noch 2 cm wandnäher und weniger tief wird dieses Schuhregal, wenn statt T-Stück / Doppelnippel hinten zur Wandbefestigung ein T-Stück Nr. 134 verwendet wird.
  • Beispielhaftes wandmontiertes Schuhregal eines Kunden: In unserer DIY-Galerie gibt es ein Kundenfoto dieses Regals: Foto Nr. 14 im oberen Drittel.
